1、過載保護是怎么實現跳閘的？
斷路器內部含有熱雙金屬片元器件
通過電流過載、產品熱元件發熱使熱雙金動作頂跳機構、實現產品動作。
特性根據反時限原理，過載電流越大、動作時間越短；
根據相關標準14048.2-2020標準規定：小于63A 在1.05 In 1小時不動作；1.30 In1小時內動作；大于63A 在1.05 In 2小時不動作；1.30 In2小時內動作；
2、短路保護是怎么實現跳閘的？
當保護線路中發生短路時，且滿足斷路器設定動作電流值時；產品內部電磁脫扣器產生磁力克服反力彈簧，脫扣器拉動或敲擊機構脫扣，實現產品動作。
短路保護特性分：配電保護、電動機保護；
通常配電保護：10In 20％
電動機保護：12-14In 20％
3、塑殼斷路器根據選擇相應標準又再分成A類和B類兩個類型
A類：是指在短路情況下，斷路器無明確指明用作串聯在負載側的另一短路保護裝置的選擇性保護，即在短路情況下，選擇性無人為的短延時，因而對此種斷路器無額定短時耐受電流的要求，屬于A類的斷路器；在除短路情況外，如可作選擇性保護、也可設置短延時，但其短時耐受電流可比標準規定值（12In或5kA，以及ln>2500A時的30kA）小；大量的塑殼式斷路器、小型斷路器和一部分小電流規格的萬能式斷路器屬于A類，它的明顯特征是：保護性能僅有過載長延時、短路瞬時的二段保護。
B類：是指在短路情況下，斷路器明確作串聯在負載側的另一短路保護裝置的選擇性保護，即在短路情況下，選擇性保護有人為短延時(可調節），這一類斷路器要求有額定短時耐受電流，屬于B類的斷路器。
A類是非選擇性斷路器，采用熱磁式脫扣器，他只有過載長延時和短路瞬時兩種保護方式
B類是選擇型斷路器，采用電子式斷路，icw超過5kA/1s，具有過載長延時、短路短延時、短路瞬時和接地故障四種保護功能
4、塑殼斷路器有三種工作狀態：分閘、合閘、脫扣狀態
當電路出線過載或者短路時，斷路器就會脫扣跳閘
5、電子式斷路器百科全說：

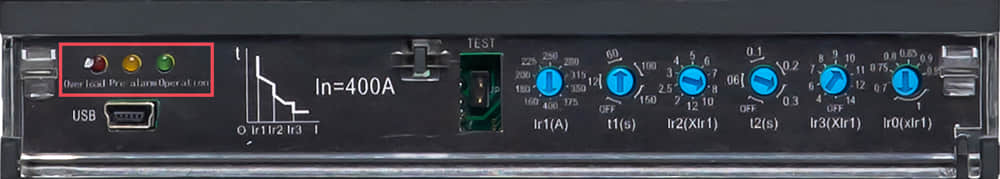

電子式分別有6個可調按鈕，現分別解說：
①、過載長延時動作電流|r1調整，根據斷路器不同的額定電流，可從0.4檔到1.0檔進行調整；
②、長延時動作時間tr1調整，可進行4檔調整；
③、短路短延時動作電流Ir2調整，可進行10檔調整；
④、短延時動作時間tr2調整，可進行4檔調整；
⑤、短路瞬時動作電流|r3調整，可進行8檔、9檔或10檔調整；
⑥、預報警動作電流Iro調整，可進行7檔調整；
⑦、測試端，用于脫扣測試（試驗）。
6、電子式斷路器有3個指示燈：
分別為過載亮紅燈，預報警亮黃燈，正常運行亮綠燈，當斷路器安裝內部附件時
7、斷路器分3P和4P，其中4P N極可選：
A型：N極不安裝過電流脫扣器元件，且N極始終接通，不與其它三極一起合分
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分
C型： N極安裝過電流脫扣元件，且N極與其它三極一起合分
D型：N極安裝過電流脫扣元件，且N極始終，不與其它三極一起合分
8、漏電斷路器的按鈕指示說明。
漏電斷路器剩余漏電電流動作值可設定30mA、50mA、100mA、200mA、300mA、500mA、1000mA等等，也可以設定動作時間限制，分別是非延時及延時型，可選時間0.1s、0.5s和1s。
